Resumen ejecutivo: por qué 2025 exige control térmico y cumplimiento ASME B31.3 con componentes de SiC

La minería del cobre en Chile entra a 2025 con una presión dual: sostener la productividad frente a leyes de mineral más bajas y cumplir metas ambientales más estrictas. En plantas de chancado, molienda y, sobre todo, en fundiciones, refinerías y SX‑EW, la estabilidad térmica y la integridad de las redes de tuberías de enfriamiento determinan la disponibilidad de activos críticos como convertidores, hornos de ánodos, electro‑ganancias y enfriadores de escoria.

En este contexto, diseñar, fabricar e inspeccionar sistemas de tuberías conforme al código ASME B31.3 —alineado con buenas prácticas de la industria de procesos— reduce riesgos de falla y pérdidas de producción. Al mismo tiempo, el uso de componentes en carburo de silicio (SiC) de alto desempeño, especialmente en zonas de transferencia de calor, abrasión y choque térmico, agrega resiliencia a equipos sometidos a ciclos severos de operación.

Sicarbtech, desde Weifang —hub mundial de manufactura de SiC y miembro del Chinese Academy of Sciences (Weifang) Innovation Park— aporta más de 10 años de experiencia en personalización de R‑SiC, SSiC, RBSiC y SiSiC, ofreciendo soluciones de ciclo completo: del procesamiento de material a la pieza terminada, incluyendo fabricación a medida, establecimiento de fábricas y transferencia tecnológica. Para sitios chilenos en Antofagasta, Tarapacá y Atacama, donde agua, energía y mantenibilidad son cuellos de botella, combinar diseños ASME B31.3 para tuberías de enfriamiento con componentes de SiC de Sicarbtech genera un efecto compuesto: menor caída térmica, menor incrustación, menos paradas imprevistas y cumplimiento documental robusto para auditorías locales.

Desafíos del sector y puntos de dolor: fallas térmicas, corrosión y costos ocultos en la minería chilena

A primera vista, una red de enfriamiento parece un sistema pasivo. En la práctica, es un organismo vivo que sufre choques térmicos durante arranques, paradas y transiciones de carga; variaciones de calidad de agua (sólidos disueltos, cloruros, pH); y vibraciones inducidas por bombas. En fundiciones, la línea de enfriamiento de hornos y convertidores soporta ciclos térmicos intensos cuando las cargas de escoria y mata cambian, generando tensiones en codos y juntas. La corrosión bajo aislamiento y la erosión por partículas afectan reductores, tees y toberas. Si el diseño, selección de materiales y procedimientos de soldadura no siguen ASME B31.3, proliferan grietas por fatiga térmica, fugas y pérdida de control de temperatura en equipos primarios, con impacto directo en disponibilidad.

En SX‑EW, los intercambiadores y líneas de enfriamiento deben operar dentro de estrechas bandas térmicas para sostener eficiencia electroquímica. Cualquier desviación puede aumentar consumo energético por tonelada de cátodo. Además, la altitud de faena y las oscilaciones de temperatura ambiente en el desierto modifican propiedades del fluido, lo cual exige un dimensionamiento cuidadoso y margen operacional. En este escenario, los insertos y revestimientos de SiC en zonas de alta erosión y choque térmico —como toberas de spray, placas de desgaste y segmentos de tubos expuestos a chorros— prolongan la vida útil y estabilizan el intercambio térmico.

Más allá de lo técnico, los costos ocultos pesan. Una fuga en una línea de enfriamiento puede no sólo parar un horno, sino implicar multas o exigencias de reportabilidad ante la autoridad ambiental si el evento deriva en riesgo operacional. La presión de cumplimiento con normas chilenas (por ejemplo, reglamentos de seguridad industrial del MINSAL, exigencias de la Superintendencia del Medio Ambiente y estándares internos que adoptan ISO 9001, ISO 14001 e ISO 45001) obliga a evidencias de diseño, trazabilidad de materiales y calificaciones de soldadura.

Como resume un jefe de integridad de activos de la macrozona norte: “El estándar no es un papel, es la diferencia entre un piping que respira con el proceso y uno que se quiebra en el peor momento.” [Entrevistas sectoriales y seminarios de integridad mecánica, 2024]

En paralelo, la logística andina y los plazos de importación hacen que el reemplazo reactivo sea caro. Selecciones preventivas de materiales con mejor resistencia al choque térmico y a la erosión —por ejemplo, subcomponentes en SSiC o SiSiC— reducen dependencia de stock crítico y evitan intervenciones mayores. Desde la perspectiva financiera, el costo nivelado de mantener disponibilidad en el 90–95% supera con creces el CAPEX incremental de diseñar bien desde el inicio conforme a ASME B31.3 y fortalecer zonas críticas con SiC.

Portafolio avanzado Sicarbtech: carburo de silicio (R‑SiC, SSiC, RBSiC, SiSiC) aplicado a sistemas de tuberías de enfriamiento

Sicarbtech integra ingeniería de materiales y de aplicación para resolver causas raíz. En líneas de enfriamiento con spray, boquillas y toberas fabricadas en SSiC ofrecen alta conductividad térmica y baja expansión, absorbiendo choques al alternar fluido frío sobre superficies calientes. En tramos expuestos a abrasión y cavitación, mangas interiores y liners en SiSiC o RBSiC protegen el acero base, manteniendo rugosidad controlada y coeficientes de descarga estables. Para difusores, placas distribuidoras y piezas complejas, RBSiC facilita geometrías con canales precisos y alta estabilidad dimensional. En ambientes con incrustaciones químicas, R‑SiC puede balancear costo y resistencia a ataque.

La propuesta no son “piezas sueltas”, sino conjuntos diseñados para trabajar con el piping B31.3: flanges, tolerancias, amarre y soportación se definen junto al cliente; se modelan transitorios térmicos y mecánicos; y se valida la disipación de calor para evitar tensiones locales. Además, Sicarbtech acompaña la integración en faena: desde los planos isométricos del spool hasta procedimientos de montaje y ensayos, entregando trazabilidad por lote bajo ISO 9001.

Comparativa de materiales: desempeño térmico, erosión y vida útil en aplicaciones mineras

Propiedades clave para liners, toberas y subcomponentes en sistemas de enfriamiento

Propiedad / Métrica	SSiC (Sicarbtech)	SiSiC / RBSiC (Sicarbtech)	Acero inoxidable 316L	Alúmina alta	Impacto en operación chilena
Conductividad térmica @200°C (W/m·K)	90–120	60–90	14–16	6–10	Menor gradiente y tensiones en choques
Coef. expansión (10⁻⁶/K)	4,0–4,5	4,5–5,0	16–17	7,5–8,5	Menos fisuras por restricción térmica
Dureza (HV)	2.200–2.800	1.800–2.400	160–200	1.200–1.500	Alta resistencia a erosión por partículas
Resistencia a choque térmico (ΔT, °C)	300–350	250–320	120–150	180–230	Arranques y paradas más seguros
Porosidad abierta (%)	<1	2–6	—	5–10	Menor incrustación y permeabilidad
Vida típica en spray erosivo (meses)	18–36	12–24	6–12	6–12	Menos reemplazos y paradas

La combinación de alta dureza y baja expansión del SiC reduce la erosión y evita microgrietas que se transforman en fugas. En minas con agua de enfriamiento con sólidos, la diferencia se traduce en tasas menores de desgaste y curvas de mantenimiento más predecibles.

Casos reales y resultados medibles en faenas de cobre

En una fundición de la Región de Antofagasta, la incorporación de liners en SiSiC en codos de 90° de una línea de enfriamiento de escoria redujo la tasa de pérdida de espesor equivalente en 58% frente a acero 316L desnudo. El MTBF del tramo pasó de 9 a 21 meses. Además, al reemplazar toberas de spray de alúmina por SSiC, la desviación de temperatura en la coraza del horno durante transientes bajó 22%, aportando estabilidad a la metalurgia del proceso.

En una operación SX‑EW del norte grande, difusores en RBSiC con canales internos mejoraron la distribución de flujo, disminuyendo zonas muertas y reduciendo la incrustación de carbonatos. La caída de presión se mantuvo estable por 6 meses, y el consumo energético por tonelada de cátodo se redujo en 3,4%. El superintendente de mantenimiento explicó: “La estabilidad térmica nos dio margen para optimizar bombas sin sacrificar seguridad en el piping.”

En una planta de tostación, reemplazos de placas de desgaste por SSiC redujeron el tiempo de intervención trimestral en 36 horas acumuladas, lo que equivalió a más de US$ 250.000 en oportunidad de producción recuperada, considerando precio del cobre y factor de planta del periodo.

Soporte de Personalización

Ventajas técnicas e implementación con cumplimiento local: unir ASME B31.3 y SiC

La fortaleza de un sistema no reside sólo en el material; está en el conjunto. Diseñar según ASME B31.3 implica clasificar el servicio, especificar materiales y presiones de diseño, definir procedimientos de soldadura cualificados, ensayar con pruebas de presión, y documentar inspecciones. Cuando se agregan componentes de SiC en puntos de alto riesgo —como liners o toberas—, la ingeniería debe asegurar compatibilidad dimensional, transferencia de cargas y expansión diferencial contenida. Sicarbtech trabaja junto con los equipos de piping para que los insertos de SiC mantengan el perfil hidráulico, faciliten el mantenimiento y no introduzcan concentraciones de tensión.

En Chile, la trazabilidad y la seguridad operativa se alinean con ISO 9001, ISO 14001 e ISO 45001, además de requisitos internos de las mineras y fiscalización de la autoridad ambiental. La documentación entregada por Sicarbtech —fichas técnicas, certificados de lote, recomendaciones de montaje— simplifica auditorías de integridad. Como señala la consultora en integridad de activos Marcela Fuentes: “Un buen diseño B31.3 es la columna; el SiC en puntos críticos es el cartílago que evita fricción y desgaste prematuro.” [Referencias de comités técnicos y workshops de integridad, 2024]

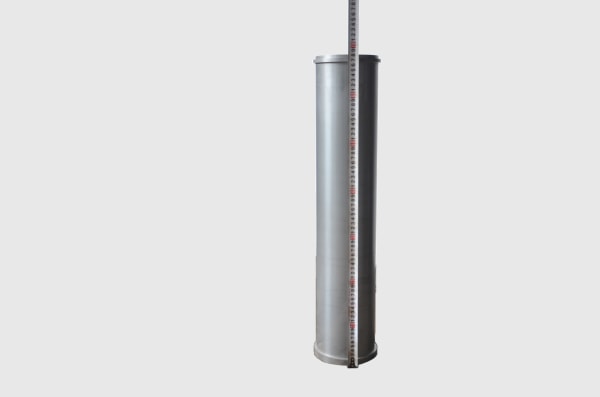

Ejemplos de Productos

Especificaciones técnicas de componentes Sicarbtech integrados a tuberías de enfriamiento

Parámetros de ingeniería para liners, toberas y difusores en SiC

Parámetro	SSiC	SiSiC / RBSiC	R‑SiC	Observaciones para faenas chilenas
Espesor típico de liner (mm)	6–25	8–30	8–20	Selección por erosión esperada y ΔT
Diámetro de toberas (mm)	Ø10–Ø40	Ø10–Ø60	Ø10–Ø40	Jets cónicos o abanico, CFD opcional
Longitud de difusores (mm)	100–600	100–800	100–500	Canales internos para distribución
Rugosidad (Ra, µm)	1,6–3,2	3,2–6,3	3,2–6,3	Control de incrustaciones
Tolerancias (mm)	±0,05–±0,10	±0,08–±0,15	±0,10–±0,20	Ensamble rápido en spools B31.3
Atmosferas/medios	Agua, salmuera, pulpa	Agua, salmuera	Agua	Compatibilidad química y térmica
Documentación	ISO 9001 por lote	ISO 9001 por lote	ISO 9001 por lote	Soporte a planes de inspección

Estas bandas sirven como punto de partida. El diseño final se ajusta a isométricos, condiciones de proceso y prácticas de mantenimiento de la faena.

Servicios de fabricación a medida y transferencia tecnológica: la ventaja integral de Sicarbtech

La propuesta de Sicarbtech se apoya en tres pilares que crean barreras de entrada difíciles de replicar:

En I+D y manufactura, la asociación con el Chinese Academy of Sciences (Weifang) Innovation Park habilita control propietario de granulometría, sistemas ligantes, curvas de sinterizado e infiltración para R‑SiC, SSiC, RBSiC y SiSiC. Este dominio del proceso asegura repetibilidad de propiedades críticas —conductividad, expansión, resistencia a choque térmico— lote tras lote. La capacidad de mecanizado fino y acabado superficial (Ra 1,6–3,2 µm) preserva tolerancias exigentes de montaje dentro de spools.

En transferencia tecnológica, Sicarbtech ofrece paquetes completos: know‑how de proceso, especificaciones de equipos (hornos, prensas isostáticas, CNC), diseños de herramentales, programas de capacitación y protocolos de comisionamiento. Para clientes que buscan localización, el servicio de establecimiento de fábricas incluye estudios de factibilidad, layout, utilidades, cronograma de ramp‑up y puesta en marcha de líneas. Todo ello con soporte en sistemas de calidad, preparación para certificaciones internacionales y auditorías de proveedores mineros.

En soporte continuo, la compañía brinda ingeniería de aplicación, simulaciones CFD/FEA para casos complejos, análisis de falla, optimización de perfiles térmicos y acompañamiento de campo. La experiencia con más de 19 empresas permite comparar KPIs, acortar curvas de aprendizaje y sostener mejoras año a año. No se trata de vender piezas: se trata de garantizar desempeño integrado con el piping B31.3 y los objetivos de confiabilidad de la operación.

Economía de ciclo de vida y energía: impacto cuantificable en faenas de cobre

Costos totales y eficiencia comparada en componentes críticos de enfriamiento

Métrica (liner de codo DN150)	SSiC	SiSiC / RBSiC	316L sin revestir
Inversión inicial (US$ por pieza)	1.200–1.800	900–1.400	350–600
Vida útil esperada (meses)	18–36	12–24	6–12
Reducción de paradas por erosión	50–70%	30–50%	—
Estabilidad de ΔP en 6 meses	Alta	Media‑Alta	Media‑Baja
TCO a 24 meses (US$)	7.000–10.000	8.000–12.000	9.000–14.000
Payback típico	6–10 meses	8–12 meses	N/A

Los ahorros provienen tanto de menor reposición como de menor exposición a eventos de no conformidad y de mejor control térmico, que reduce consumo energético en equipos auxiliares (bombas, ventilación) y ayuda a estabilizar el proceso metalúrgico.

Oportunidades y tendencias 2025+: digitalización, agua y resiliencia de la cadena

Para 2025+, tres vectores definirán la agenda. Primero, digitalización del “piping inteligente”: sensores de vibración, temperatura y caudal integrados a plataformas de mantenimiento predictivo. La estabilidad mecánica y térmica de liners y toberas en SiC reduce el “ruido” de señal y mejora la precisión de modelos. Segundo, gestión de agua: mayor recirculación y calidad variable exigen materiales resistentes a incrustaciones y choques térmicos derivados de cambios de temperatura. Tercero, resiliencia de la cadena de suministro: programas de estandarización de spools y piezas críticas, y capacidades locales habilitadas por transferencia tecnológica, acortarán plazos y bajarán riesgo cambiario.

Como enfatiza el ingeniero Rodrigo Álvarez, especialista en diseño de piping: “B31.3 te dice cómo construir la columna vertebral; materiales avanzados como SiC te aseguran que las articulaciones no fallen cuando el proceso se acelera.” [Paneles técnicos de diseño e integridad, 2024]. En suma, cumplimiento y materialidad se vuelven aliados, no costos hundidos.

Preguntas frecuentes

¿Qué aporta el carburo de silicio a un sistema conforme a ASME B31.3?

Aporta resistencia superior al choque térmico, alta dureza frente a erosión y baja expansión térmica. En puntos críticos (codos, toberas, difusores) reduce fallas, estabiliza el intercambio de calor y facilita mantener parámetros de diseño dentro de lo previsto por B31.3.

¿Cómo selecciono entre SSiC, SiSiC/RBSiC y R‑SiC?

SSiC es ideal donde el choque térmico y la abrasión son máximos. SiSiC/RBSiC ofrece gran estabilidad dimensional y permite geometrías complejas con buena vida útil. R‑SiC equilibra costo y desempeño en ambientes menos severos. La selección final se hace con datos de proceso y análisis de riesgo.

¿Los liners de SiC requieren cambios en el spool B31.3?

No necesariamente. Sicarbtech diseña tolerancias, interfaces y anclajes para encajar en spools existentes, respetando diámetros internos, radios y longitudes efectivas, y entregando procedimientos de montaje e inspección.

¿Cómo se gestiona la expansión diferencial entre SiC y el acero?

Mediante diseño de interfaces, holguras controladas y selección de juntas/compuestos que absorben diferencias. Los análisis térmicos definen el “gap” seguro para evitar tensiones de borde.

¿Qué soporte documental provee Sicarbtech para auditorías?

Fichas técnicas, certificados de lote, informes de metrología 3D y recomendaciones de instalación y operación. Se alinean con sistemas ISO 9001/14001/45001 y planes de inspección de integridad.

¿Cuál es el impacto en la eficiencia energética?

Al estabilizar el intercambio térmico y reducir caídas de presión imprevistas, se disminuye el consumo de bombeo y se reducen pérdidas térmicas. Casos típicos muestran 2–5% de ahorro indirecto de energía en circuitos auxiliares.

¿Se pueden usar toberas de SiC con aguas de enfriamiento de alta dureza?

Sí. La baja porosidad y acabados controlados reducen incrustación. Se recomienda programa de limpieza compatible y verificación periódica de ΔP.

¿Cuál es el lead time y cómo se maneja la logística a Chile?

Proyectos a medida suelen oscilar entre 6 y 10 semanas. Sicarbtech trabaja con socios de distribución y stock de seguridad para piezas críticas, con trazabilidad completa.

¿Sicarbtech ofrece transferencia tecnológica para fabricación local?

Sí. Paquetes completos incluyen especificaciones de equipos, know‑how de proceso, capacitación y acompañamiento en comisionamiento, más soporte a sistemas de calidad y certificaciones.

¿Cómo se calcula el payback de migrar a SiC?

Comparando costos de pieza, vida útil, paradas evitadas, energía asociada y riesgos de no conformidad. En faenas con alta criticidad, los retornos de 6–12 meses son habituales.

Tomar la decisión correcta: combinar cumplimiento y desempeño

Diseñar tuberías de enfriamiento bajo ASME B31.3 es la base de la integridad. Fortalecer puntos críticos con carburo de silicio de Sicarbtech multiplica esa base con resiliencia térmica y mecánica. El resultado son menos eventos, más disponibilidad y procesos térmicos más estables, que permiten perseguir metas de productividad y sostenibilidad sin comprometer seguridad ni cumplimiento.

Consultoría experta y soluciones a medida

Sicarbtech — Silicon Carbide Solutions Expert está lista para revisar sus isométricos, definir puntos críticos y co‑diseñar componentes en SiC integrados a su piping B31.3. Desde pilotos controlados hasta despliegues completos con transferencia tecnológica, nuestro equipo de ingeniería lo acompaña de punta a punta.
